柔性电路板丝印工艺深度认知
——从材料科学到精密制造的齐全期间指南
柔性电路板（Flexible Printed Circuit，简称FPC）以聚酰亚胺（PI）或聚酯薄膜为绝缘基材，通过丝网印刷导电油墨形成电路图案，凭借其浮薄可弯折、配线密度高、三维立体布线等特有上风，已深度渗入智高手机、可衣着修复、新动力汽车、医疗器械及航空航天等高端制造范围。丝网印刷算作FPC制造中不成或缺的中枢工艺设施，其期间水平径直决定了电路板的导电性能、耐弯折寿命及居品良率。本文将从材料体系、工艺参数、修复选型到质地管控，系统性地见地柔性电路板丝印的中枢期间重点。
一、FPC丝印工艺概述与期间定位
在FPC的制造历程中，丝网印刷主要承担两大功能脚色：一是导电清楚的径直成形——通过银浆、碳浆等导电油墨在PI基材上径直印刷电路图案，替代传统蚀刻工艺，大幅缩小制变本钱与环保干事；二是功能性涂层的精确千里积——包括阻焊油墨、字符标志、绝缘保护层及电磁屏蔽层的印刷。
相较于刚性PCB的丝印工艺，FPC丝印濒临三重特有挑战：其一，柔性基材在印刷张力下易发生拉伸变形，对张力限度与定位精度提倡更高要求；其二，导电油墨需在保证导电性能的同期兼顾弯折疲钝寿命，油墨配方与固化工艺的匹配尤为要道；其三，FPC浮薄化趋势激动线宽/间距向50μm/50μm级演进，对网版精度和印刷参数限度形成极限练习。
中枢定位：FPC丝印是纠合材料科学与精密制造的桥梁，其工艺水平径直决假寓品的电学性能、机械可靠性及量产一致性。
二、导电油墨体系：银浆与碳浆的工程选型
导电油墨是FPC丝印的中枢功能材料，其选型需详细考量导电性能、本钱、工艺适配性和末端应用场景四个维度。刻下工业界主流有筹画为导电银浆与导电碳浆两大体系，两者在材料构成、性能特征及应用场景上存在权贵各异。
2.1 导电银浆（Silver Conductive Paste）
导电银浆以高纯度片状或球形银粉（粒径1-5μm）为中枢导电填料，以环氧树脂、聚氨酯或丙烯酸树脂为粘结基体，辅以有机溶剂和流变助剂调配而成。银含量频繁在60%-80%之间，方阻可低至5-15mΩ/□，是当今导电性能最优的厚膜油墨体系。
在工艺层面，银浆印刷对网版目数要求较高——推选收受350-500目不锈钢丝网，感光胶厚度限度在10-15μm，以保证细清楚（L/S≤100μm/100μm）的滚动精度。固化条目为热固化120-180°C握续15-30分钟，或收受UV-LED遽然固化期间以进步分娩效果。
2.2 导电碳浆（Carbon Conductive Paste）
导电碳浆以高结构炭黑或石墨微粉为导电介质，以热塑性或热固性树脂为载体。其方阻频繁在15-100Ω/□量级，导电性能权贵低于银浆，但具备优异的耐磨性、化学结识性和极低的材料本钱（约为银浆的1/5至1/10）。典型应用包括薄膜开关触点、键盘电路、跳线电阻及静电泄放层。碳浆印刷推选网版目数200-300目，固化温度120-160°C。
2.3 搀和应用政策
在本体工程中，银浆与碳浆常收受搀和政策以已毕性能与本钱的最优均衡：以银浆印刷高导电干清楚和射频天线，以碳浆印刷按键触点和跨接电阻层，同期讹诈碳浆的守秘性在银浆清楚名义形成保护层，有用阻扰银挪动（Silver Migration）风景。
小9直播2026世界杯官网
三、网版制备与精密印刷参数限度
3.1 网版聘用政策
网版是丝印精度的第一决定身分。FPC精密印刷推选收受不锈钢复合网版，其相较于传统聚酯网具有更优异的张力结识性（可达28-32N/cm² vs 聚酯的18-25N/cm²）和更低的热扩张通盘。目数聘用除名以下原则：
银浆细清楚（L/S≤100μm）：推选400-500目，线径20-30μm，感光胶厚度8-15μm
碳浆成例清楚：推选250-350目，线径30-40μm，世界杯(中国)感光胶厚度12-20μm
阻焊/绝缘层大面积印刷：推选180-250目，兼顾下墨量与均匀性
网框推选铝合金材质，平面度≤0.2mm/m，张力均匀度≤±1N/cm²
3.2 印刷参数优化
刮板参数的精确设定是印刷质地的中枢保险。推选收受聚氨酯刮板，硬度70-90 Shore A，刮印角度60-75°（角度越小下墨量越大，但对细清楚分歧率不利）。印刷速率限度在20-80mm/s区间——低速有益于油墨充分填充网孔，但需兼顾分娩效果。刮板压力设定在40-80N，以网版刚好与基材斗殴且油墨干净滚动为判断圭表。
3.3 环境限度与基材处理
FPC丝印对功课环境有严格要求。建议丝印区域达到ISO 7级（万级洁净度），局部要道工位树立FFU（风机过滤单位）已毕ISO 6级局部洁净。环境温度保管22±3°C，相对湿度50%-65%RH。PI基材在印刷前须经等离子或电晕处理以进步名义能，同期使用粘尘滚筒去除名义颗粒物，幸免印刷针孔残障。
四、FPC全自动丝印机选型重点

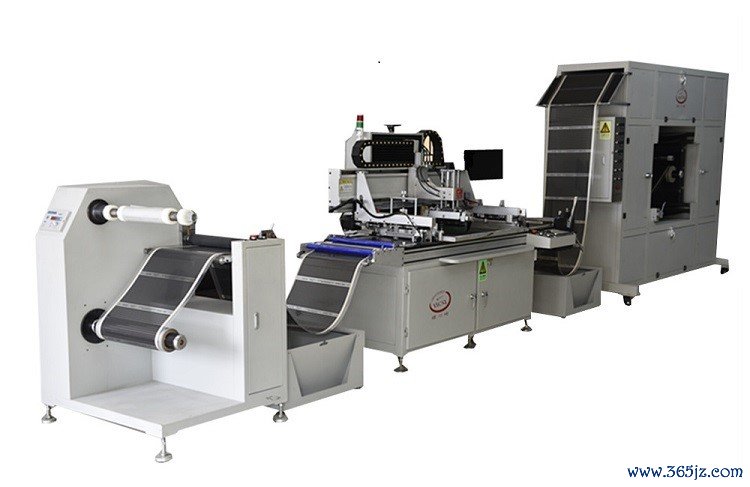

关于工业级FPC批量分娩，全自动卷对卷丝印机是主流装备聘用。以横川崎HCQ系列全自动丝印机为代表，当代精密丝印修复集成了多项中枢期间：
4.1 精密传动与定位系统
修复收受日本安川伺服电机合作台湾广用高精密延缓机运转，已毕微米级位移限度。CCD视觉对位系统可达成±0.01mm的套印精度，有用抵偿柔性基材在一语气走料过程中的积攒差错。德国SICK微米级电眼跟踪系统确保屡次套印的位置一致性，是已毕多层导电清楚精确重迭的要道保险。
4.2 智能限度与工艺管制
PLC可编程限度器合作中语东说念主机界面触摸屏，撑握工艺参数的数字式设定与存储，包括印刷速率、刮板压力、网距高度及烘干温度等要道变量。故障自会诊功能可实时监测伺服运转现象、气路压力及温控偏差，在特殊发生时自动停机报警，最大收尾缩小批量报废风险。
4.3 联线烘干涉收卷系统
配套的轮回炎风干燥系统（回字型烘箱，长度40-80米，温度可调范围50-200°C）与自动收卷机构已毕印刷-固化-收卷一体化一语气功课。最高印刷速率可达1500印次/小时，逍遥多数目工业化分娩节奏要求。
五、固化工艺与质地检测圭表
5.1 固化工艺窗口
固化是决定导电油墨最终性能的要道工序。银碳浆体系推选固化温度： 150°C固化30分钟→ 当然冷却至室温即可。关于高产能产线，UV-LED固化有筹画可将固化时分压缩至数秒级别，但需阐明油墨配方与UV波长的匹配性（常用365nm/395nm）。
5.2 质地检测体系
FPC丝印制品的质地检测涵盖电学性能、机械性能及外不雅三个维度：
检测格式检测措施/圭表及格圭表方阻测试四探针法（ASTM F390）银浆≤20mΩ/□，碳浆≤100Ω/□黏遵循测试3M 600胶带百格测试5B级（无衰败）耐弯折测试IPC-TM-650 2.4.3银浆≥5万次，碳浆≥1万次线宽精度光学显微镜测量设想值±10μm绝缘电阻500V DC，60s测试≥10¹⁰Ω耐焊性测试260°C焊锡，10s浸泡无起泡、无衰败外不雅搜检AOI自动光学检测无断线、针孔、溢墨
六、常见工艺残障与科罚有筹画
FPC丝印分娩中的工艺残障具有明确的因果对应关系，以下是工业现场高频出现的典型问题及工程对策：
残障类型可能原因科罚有筹画堵网/断线油墨粘度偏高；环境温渡过低；网版未实时清洗加入慢干稀释剂（3-5%）；限度车间22±3°C；每50-100印次清洗网版套印偏移网版张力不及（搜检并从头绷网至≥25N/cm²；清洁运输辊并蜕变张力；从头进行CCD对位标定黏遵循不良基材名义能不及；固化不充分；油墨与基材不匹配等离子/电晕预处理PI名义；校验固化温度弧线；采选对应基材适配油墨型号针孔/气泡油墨含气未脱泡；网版感光胶针孔；基材名义耻辱油墨真空脱泡处理（-0.08MPa/10min）；搜检并修补网版残障；加强基材清洗除尘银挪动干冷环境下银离子电化学挪动收受碳浆保护层障翳银清楚；限度车间湿度≤60%RH；采选抗挪动银浆配方线宽超差刮板角渡过大；网距设定分歧理；感光胶过厚蜕变刮板角度至60-70°；网距减小至1.5-2mm；优化感光胶涂布工艺
七、结语与预测
柔性电路板丝网印刷期间正处于从传统工艺向高精密、智能化宗旨跃升的要道阶段。跟着5G通讯、柔性骄气、医疗植入式电子及可衣着修复对FPC性能要求的握续攀升，丝印工艺正在向以下宗旨演进：线宽/间距阻碍30μm/30μm极限、纳米银/石墨烯等新式导电油墨的产业化应用、AI视觉检测与闭环工艺限度的深度交融，以及全历程数字化分娩管制系统的普及。
